Materiais-primas de cosméticos N.o CAS 9003-01-4 Carbopol em loções Cremes Gel

Polímero carbomer ((sinônimo:Carpobol), nome químico: carboxipolimetileno. É um polímero de alto peso molecular ligado transversalmente. é um nome genérico para polímeros sintéticos de alto peso molecular de ácido acrílico utilizados como espessantes,dispersantes,Agentes suspensores e emulsionantes em produtos farmacêuticos e cosméticos.

2Mecanismo de espessamento

2.1 Engrossamento de neutralização (formação de sal)

Normalmente, a resina carbomérica ácida 940 é neutralizada para formar um sal, de modo que as moléculas de resina enroladas se expandem devido à força de repulsão elétrica e causam espessamento.hidróxido de sódio de potássio e trietanolamina são neutralizantes comumente utilizados, por isso é um carbómero sensível aos íons.

2.2 Engrossamento das ligações de hidrogénio

As moléculas de carbômeros como doadores de carboxila podem combinar-se com um ou mais grupos hidroxilo para formar ligações de hidrogênio e espessar.Os doadores de hidroxila mais utilizados são os tensioativos não iónicos e os polióis.Este método leva tempo, de 5 minutos a várias horas, para que a consistência atinja o valor mais elevado.e a dispersão pode ser aquecida a 70°C (mas não deve exceder) para acelerar o espessamento.

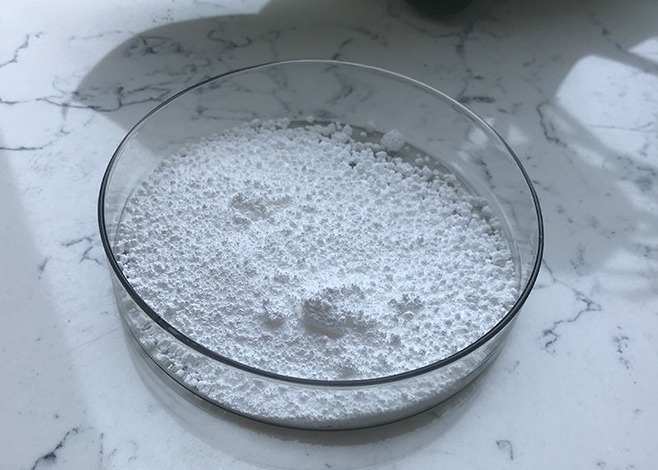

Carbomerpó

3Funções e utilizações

O carbómero 940 possui as características de reologia curta, alta viscosidade, alta clareza, baixa resistência iônica e resistência ao cisalhamento.,O carbómero 940 pode produzir alta viscosidade quando o teor é muito baixo (dosagem normal é de 0,25-0,5%).A resina de carbono pode ser usada como um excelente agente de suspensão para suspender permanentemente componentes insolúveis no sistemaPode também ser utilizado como emulsionante, emulsionando e estabilizando na fase óleo/água.e também é o espessante mais eficaz solúvel em água.

4Indicadores técnicos

Marca:Carbomer 940

Aparência:pó branco solto, ligeiramente ácido

Valor do pH (0,5% de solução aquosa):2.7-3.5

Viscosidade (em solução aquosa a 0,5%):50,000-65,000

Densidade aparente:0.21 g/cm3

Gravidade específica: 1.41

Equivalente:76±4

Umidade:até 2,0%

Teor médio de cinzas:00,009 ppm

Contido de água equilibrado (quando a umidade relativa for de 50%)): 8-10%

Temperatura de transição do vidroCálculos de temperatura

Carboxilo56% 68%

5Assuntos que precisam de atenção.

5.1 Após a neutralização do carbomero, a agitação prolongada ou a agitação com elevado corte causarão perda de viscosidade.

5.2 A presença de eletrólitos reduzirá a eficiência de espessamento da resina de carbono

5.3 A radiação ultravioleta a longo prazo reduzirá a viscosidade da resina carbomérica.
